近期，固體所納米材料與納米結構研究室費廣濤研究員課題組與中國科學技術大學合肥微尺度物質科學國家研究中心張堯博士合作，在光電晶體管的光調控方面取得進展。研究發現，Ag/TiO₂復合薄膜在外加兩束光照射后，具有類似于三極管的特性，可以實現對光電信號的增強、開關和調制，該器件被稱為全光輸入的晶體管。相關結果作為卷首圖片(Frontispiece)文章發表在Advanced Functional Materials (Adv. Funct. Mater. 28(40), 1870290 (2018))上。

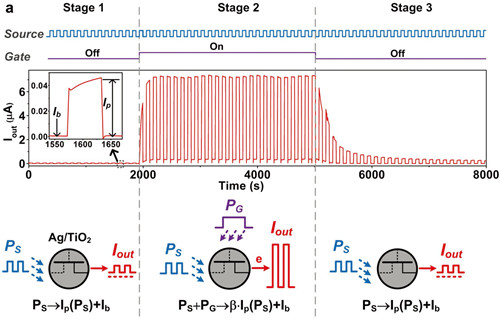

　　銀/二氧化鈦(Ag/TiO₂)多孔膜由于其表面等離共振及熱電子的快速轉移特性，被認為是熱電子光探測器的理想材料，而增強其光響應度一直是科研人員研究的目標。課題組助理研究員高旭東博士等在研究Ag/TiO₂多孔膜對近紅外光的響應性能時偶然發現，在近紅外光照射的基礎上再增加一束紫外光照射，該復合薄膜對近紅外光探測的響應度會有近100倍的增加(圖1)。

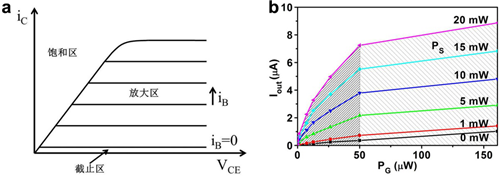

　　這表明，Ag/TiO₂復合薄膜在外加兩束光照射后，具有類似于三極管的特性。眾所周知，三極管是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管有三個電極，分別是基極、發射極和集電極。通常情況下，在三極管中，電信號從基極輸入，從集電極輸出，它的輸出特性曲線如圖2a所示。研究發現，當近紅外光作為源極信號光輸入，復合薄膜將這種近紅外光轉換成電信號輸出，在此基礎上，再外加紫外光照射到復合薄膜上，可以調控輸出的電信號，輸出特性曲線如圖2b。比較圖2b與圖2a可見，Ag/TiO₂復合薄膜的輸出特性曲線與三極管的輸出特性曲線非常相似，因此，將這種Ag/TiO₂復合薄膜稱作全光輸入的晶體管。值得一提的是，這種光電器件只需要兩束光輸入，不需要外加電驅動。

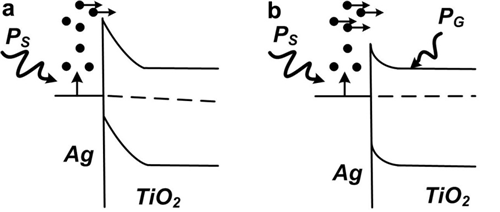

　　分析表明，這種光控光電流增強特性源于器件的Ag與TiO₂之間的肖特基勢壘。多孔TiO₂在一般情況下，表面有大量的化學吸附氧，表面能帶向上彎曲，在與Ag接觸后，便形成高勢壘肖特基結(圖3a)。近紅外光照射到Ag薄膜上時，會激發表面等離激元，進而產生熱電子。部分熱電子會越過Ag與TiO₂之間的肖特基勢壘，進入TiO₂一側，進而產生光電流。由于肖特基勢壘較高，越過勢壘的熱電子數量較少。而當紫外光照射到Ag/TiO₂復合薄膜上時，TiO₂內部產生的光生空穴可以從表面吸附的氧上奪取電子(去氧吸附)，導致表面能帶下降，進而使肖特基勢壘下降。也就是說，通過紫外光照射可實現肖特基勢壘高度的調節。隨著肖特基勢壘的降低，越過勢壘進入TiO₂一側的熱電子會大幅度增加，導致光電流有數量級的增加(圖3b)。由此，通過控制紫外光的光強來調節肖特基勢壘高度，可實現對輸出熱電子光電流的可控調節，即實現了光電流輸出的有效放大。

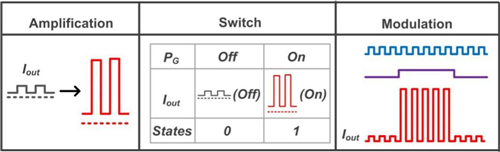

　　類比于三極管對電信號的放大、開關和調制等功能，這種Ag/TiO₂復合薄膜全光輸入的晶體管可用于對光電信號的增強、開關和調制(圖4)。該項工作為未來光電器件的研制提供了重要參考。

　　本工作得到國家重點研發計劃、國家自然科學基金的資助。

　　文章鏈接：https://doi.org/10.1002/adfm.201802288

　　https://onlinelibrary.wiley.com/doi/10.1002/adfm.201870290
