在低溫環境下，由于電解液離子擴散受阻，超級電容器等儲電器件的電化學性能會急劇衰減。而利用具有光熱性能的電極材料，通過太陽能光熱效應實現器件溫度的快速上升，有望大幅提升超級電容器的低溫性能。然而，開發兼具優異光熱性能和高儲電能力的電極材料依然是一個挑戰。

　　鑒于此，研究人員采用激光誘導技術制備了具有三維多孔結構的石墨烯晶體膜，并通過脈沖電沉積技術將聚吡咯均勻復合到多孔石墨烯導電網絡內部，構筑了石墨烯/聚吡咯復合電極，其具有高比容量，且能有效利用太陽光熱效應實現電極溫度的快速上升等特點。在此基礎上，研究人員進一步構建了一種新型光熱增強型超級電容器，既能將電極材料充分暴露于太陽光下，又可以對固態電解質進行有效保護。在-30 °C的低溫環境中，一個太陽光照射（1 kW m^-2）下，超級電容器已嚴重衰減的電化學性能可以迅速提升至室溫水平。室溫（15℃）環境中，該器件在一個太陽光照射下表面溫度提升了45 °C。溫度提升后，優化的電極孔隙結構和增加的電解液離子擴散速率，使電容器的儲電能力提高了4.8倍（比電容和能量密度分別達到2755.2 mF cm^-2和21.55 mWh cm^-3）。此外，由于固態電解質得到很好的保護，10000次充放電后電容器的電容保持率仍高達85.8 %。

　　該工作相關成果已經入選Journal of Materials Chemistry A期刊封面，為解決超級電容器低溫難題和開發高能量密度器件提供了新思路。

　　上述工作得到了國家重點研發項目、國家自然科學基金、安徽省科技重大專項、安徽省重點研發計劃等項目的支持。

　　文章鏈接： https://pubs.rsc.org/en/content/articlehtml/2022/ta/d1ta09222g。

　

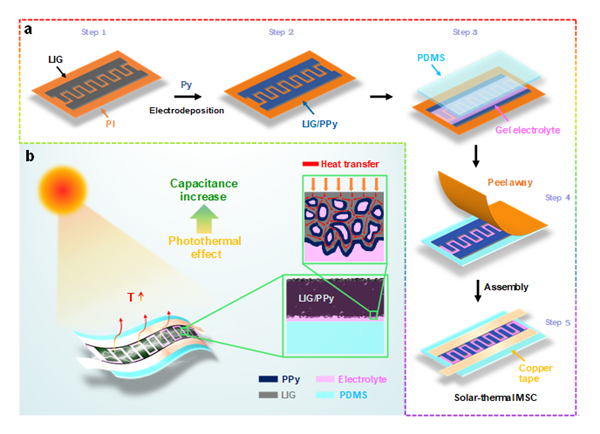

圖1.（a）光熱增強型超級電容器的制備過程；（b）太陽能光熱自加熱示意圖。

　

圖2. 石墨烯/聚吡咯復合電極材料的結構表征。



　　

圖3. (a) 光熱型超級電容器電極結構截面示意圖；(b) 電極材料和器件的紫外-可見-近紅外透過率(T)、反射率(R)和吸收光譜(A)；(c) 不同光照強度下器件的升溫時間曲線；(d) 一個太陽光照下器件在升溫過程中的熱紅外圖像。

　

　　圖4.期刊底封面圖。
