隨著對微型電子器件需求的日益增大，微型能源存儲系統（如薄膜電池和薄膜電容器）近年來受到廣泛關注。Ti₃C₂Tx MXene由于高電子導電性、高親水性及開放的層間結構，被認為是一類性能優越的超級電容器電極材料。為顯著提升Ti₃C₂T_x的面積比容量，引入可產生贗電容貢獻的過渡族金屬氧化物層(例如Fe₃O₄)是可行途徑。采用高溫退火將導致Ti₃C₂T_x在高溫下產生相變，使得器件性能衰減，從而限制了該方面的進展。

　　科研人員基于Ti₃C₂T_x墨水采用直接書寫法在柔性襯底上成功制備了Ti₃C₂T_x薄膜，通過激光晶化方法將多孔Fe₃O₄薄膜生長于Ti₃C₂T_x薄膜上，此過程能顯著抑制MXene的氧化問題，成功構建三明治型MXene/Fe₃O₄/MXene超級電容器電極。基于三明治型MXene/Fe₃O₄/MXene的電極可組裝成柔性全固態柔性對稱超級電容器，并具有非常優越的循環穩定性。器件經串聯后，能顯著拓寬工作電壓的窗口至3.5V，進而能驅動不同顏色的LED燈。該工作為MXene基超級電容器電極材料的性能改善提供了新方法。

　　 該工作得到國家重點研發計劃和國家自然科學基金的支持。

　　 全文鏈接：https://www.sciencedirect.com/science/article/pii/S0378775321004171。

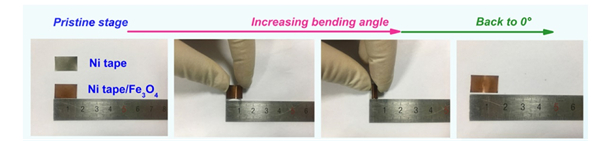

圖1. Fe₃O₄薄膜彎曲不同角度的實物圖。

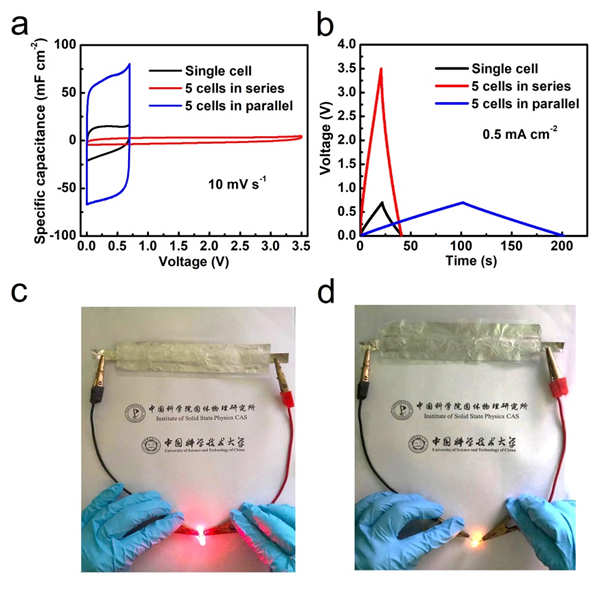

　　圖2.（a）五個器件串聯和并聯的CV圖；（b）五個器件串聯和并聯的GCD示意圖；器件驅動（c）紅色LED和（d）黃色LED實物圖。
