近期，固體所微納技術(shù)與器件研究室李越研究員課題組在可控制備多孔金-銀-鉑（AuAgPt） 合金納米材料及其甲醇催化研究方面取得新進展，相關(guān)研究結(jié)果發(fā)表在 Journal of Materials Chemistry A ( J. Mater. Chem. A, DOI: 10.1039/c8ta04087g )上。

　　近年來，隨著經(jīng)濟的迅猛發(fā)展，我國對能源的需求日益增加。化石能源作為目前全球消耗的最主要能源，在給我們帶來方便的同時，也對地球環(huán)境造成了嚴重污染。因此，開發(fā)可代替化石能源的清潔能源變得越來越重要。燃料電池是一種能把燃料和氧化劑中的化學能直接轉(zhuǎn)化成電能的裝置，它是繼水力、火力、原子能發(fā)電方式之后的“第四種發(fā)電方式”；因具有節(jié)能、轉(zhuǎn)換效率高、接近零排放的優(yōu)點；已成為解決能源和環(huán)境問題的重要途徑。其中，甲醇燃料電池因具有工作效率高、環(huán)境友好等特點，被廣泛應(yīng)用于便攜式設(shè)備。相比于氫能源，甲醇是一種更加便宜的液態(tài)燃料，便于存儲、易運輸，且具有更高的理論能量密度，因此甲醇燃料電池在新能源領(lǐng)域具有非常好的應(yīng)用潛力。

　　目前，甲醇燃料電池的催化劑主要采用鉑納米材料制成，但是傳統(tǒng)鉑納米材料在制備過程中，會產(chǎn)生毒化、析出等副作用，使得鉑納米催化劑的有效面積活性和質(zhì)量活性逐漸降低，嚴重影響了甲醇燃料電池的使用壽命。此外，制備鉑納米材料所需的金屬鉑儲存量低、價格昂貴、成本高，十分不利于電池的大規(guī)模商業(yè)化應(yīng)用。為了提高甲醇燃料電池催化劑的催化活性和穩(wěn)定性，人們已通過多方法制備出了具有不同結(jié)構(gòu)的鉑及鉑基納米催化劑，例如：具有高指數(shù)晶面的鉑納米粒子、空心鉑鈀合金、鉑鎳合金、銀鉑合金等，但這些材料的制備方法大多工序復雜、反應(yīng)周期長，而且并不能很好的解決上述催化活性和穩(wěn)定性問題。

　　固體所李越研究員課題組研究人員采用激光誘導法成功制備出三維多孔AuAgPt三元合金納米材料催化劑。他們首先將Au@Ag納米立方塊與氯鉑酸鉀反應(yīng)獲得Au@AgPt納米立方塊(Au@AgPt NCs)，再采用670～700伏的激光對Au@AgPt納米立方塊進行激光輻照，使Au@AgPt納米立方塊快速熔融成實心AuAgPt合金納米球（solid AuAgPt NSs），然后通過化學刻蝕去除實心AuAgPt合金納米球中的部分銀，制得具有單分散的三維多孔AuAgPt三元合金納米球（spongy AuAgPt NSs）(圖1、圖2)。這種AuAgPt三元合金納米球不僅穩(wěn)定性遠高于傳統(tǒng)鉑納米材料，而且具有大的比表面積和高密度活性位點，易吸附反應(yīng)物，能夠有效的提高催化活性，其對甲醇催化的質(zhì)量活性（1.62 A mg_Pt^-1）分別是實心AuAgPt合金納米球（0.35 A mg_Pt^-1）和商業(yè)化鉑黑（Pt black）（0.32 A mg_Pt^-1）的 4.6 和 5.1 倍。這些優(yōu)異的性能得益于材料本身的多孔結(jié)構(gòu)以及材料表面的高指數(shù)晶面、晶格扭曲和孿晶界的存在。該項研究結(jié)果從一定程度上解決了燃料電池使用時催化劑催化活性不高、穩(wěn)定性差和電池使用壽命短等問題。

　　以上研究得到了中科院交叉團隊項目和國家自然科學基金項目資助。

　　全文鏈接：http://pubs.rsc.org/en/journals/journalissues/ta#!recentarticles&adv

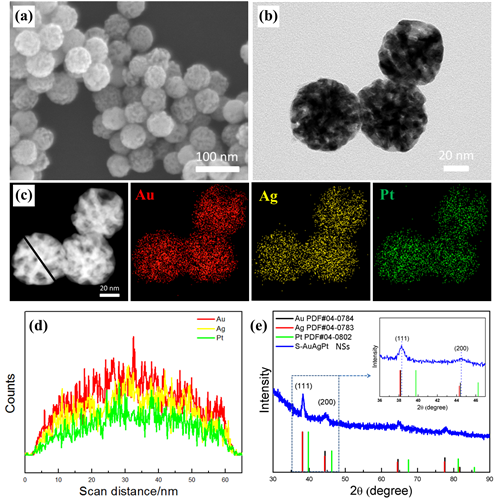

　　圖1. (a)-(b) 分別為AuAgPt三元合金納米球的場發(fā)射掃描電子顯微鏡和透射電鏡圖；(c) AuAgPt三元合金納米球的高角環(huán)形暗場-掃描投射圖片和元素分布圖；（d）線掃元素分布圖；（e）AuAgPt三元合金納米球的X射線衍射圖譜。

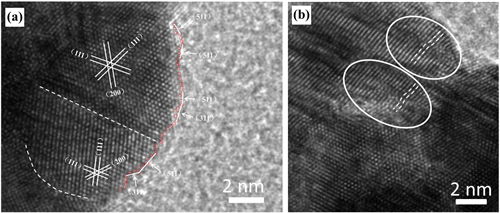

　　圖2. AuAgPt三元合金納米球的HRTEM圖。 (a) 顆粒中存在的孿晶界和高指數(shù)晶面；(b) 晶格畸變的局部放大圖。

　　圖3. AuAgPt三元合金納米球、實心AuAgPt合金納米球和鉑黑甲醇電催化性能測試。(a) 在氮氣飽和的0.1 M HClO₄ 溶液中測試得到的循環(huán)伏安圖；(b) 在0.1 M HClO₄ + 0.2 M甲醇溶液中測試得到的甲醇氧化曲線；(c) 不同催化劑的甲醇氧化活性對比柱狀圖；(d) 穩(wěn)定性測試對比圖。
