近日，中國科學(xué)院合肥物質(zhì)院健康所楊良保研究員課題組創(chuàng)新地提出了基于近鄰電子軌道耦合效應(yīng)的電磁場增強(qiáng)機(jī)制（如圖下），解釋了二維（2D）層狀材料Au-2H-TaS₂用于表面增強(qiáng)拉曼散射（SERS）增強(qiáng)的機(jī)理。相關(guān)成果表在Nature index期刊之一的國際期刊The Journal of Physical Chemistry Letters上。

　　2D材料由于具有出色的熒光猝滅能力、優(yōu)異的生物分子相容性、可調(diào)的費(fèi)米能級以及潛在的低成本材料制備等優(yōu)點(diǎn)，被認(rèn)為是理想的無金屬SERS材料。然而，與貴金屬相比，2D材料的拉曼信號增強(qiáng)機(jī)制是以化學(xué)增強(qiáng)為主，且其增強(qiáng)因子比較低(通常低于10³)。為了實(shí)現(xiàn)高SERS性能的目標(biāo)，還需對混合金屬納米顆粒-2D材料或化學(xué)摻雜2D材料體系及其SERS增強(qiáng)機(jī)制進(jìn)行深入研究。

　　鑒于此，楊良保研究員課題組利用單原子Au簇插層2H-TaS₂，實(shí)現(xiàn)了相對于母體2H-TaS₂有2個數(shù)量級的SERS增強(qiáng)效果。為了準(zhǔn)確地闡明Au-2H-TaS₂的SERS增強(qiáng)機(jī)理，研究人員建立了單原子層Au簇插層雙層2H-TaS₂的模型（如圖上），并創(chuàng)新地提出了基于近鄰電子軌道耦合效應(yīng)的電磁場增強(qiáng)機(jī)制。通過實(shí)驗(yàn)分析和理論計(jì)算表明，Au表面的d軌道電子與鄰近的2H-TaS₂存在耦合，增加了局域電子密度（如圖下），從而產(chǎn)生強(qiáng)的局域電磁場。該工作為非貴金屬化合物的SERS增強(qiáng)提供了新的見解，并指導(dǎo)了新的SERS底物的開發(fā)。

　　該工作的第一作者為健康所博士后翁士瑞，通訊作者為楊良保研究員。該項(xiàng)研究受到國家自然科學(xué)基金、安徽省自然科學(xué)基金、安徽省博士后基金、合肥物質(zhì)科學(xué)研究院院長基金等資助。

　　文章鏈接：https://pubs.acs.org/10.1021/acs.jpclett.3c02225

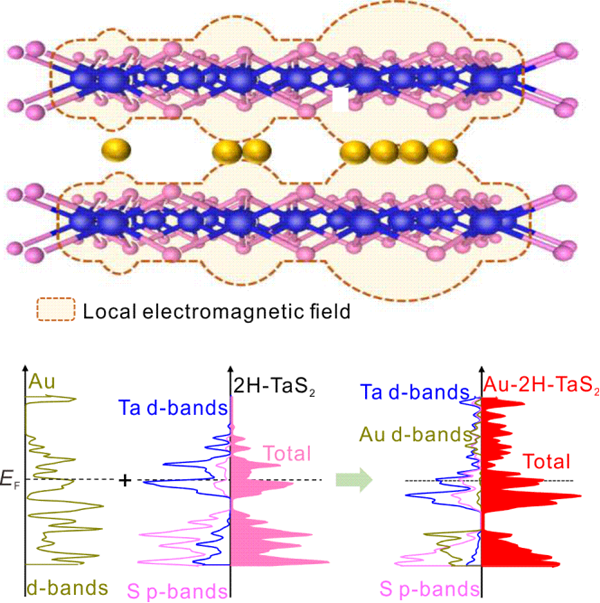

圖：基于近鄰電子軌道耦合效應(yīng)揭示Au-2H-TaS₂的SERS增強(qiáng)原理
