近日，中科院合肥研究院強磁場中心低功耗量子材料研究團隊鄭國林研究員與澳大利亞皇家墨爾本理工大學Lan Wang教授以及華南理工大學趙宇軍教授等人合作，首次利用門電控制二維異質結界面的質子插層，實現了范德瓦爾斯鐵磁（FM）金屬-反鐵磁(AFM)絕緣體界面exchange-bias（交換偏置）效應的電調控，為構筑更多界面耦合效應可控的范德瓦爾斯異質結器件提供了新的技術手段。相關研究成果發表在核心期刊Nano Letters上。

　　范德瓦爾斯磁性材料可用于構筑各種范德瓦爾斯異質結器件，如FM-AFM，F(xiàn)M-鐵電異質結器件，從而產生交換偏置、二維多鐵性等，在自旋閥、數據存儲等超緊湊型二維磁性器件方面具有廣泛應用前景。然而，由于范德瓦爾斯材料存在較大的層間距，這使得人工構筑的范德瓦爾斯異質結器件的界面耦合往往很弱，從而降低了器件的性能。如何實現界面耦合效應可控的范德瓦爾斯異質結器件成為該領域的熱點和難點。

　　針對這一難點問題，研究人員首先利用機械剝離的方法實現了少數層鐵磁金屬Fe₅GeTe₂的剝離，隨后利用人工堆疊的方法構筑了高質量的Fe₅GeTe₂-FePS₃異質結器件。通過低溫輸運研究發現，當鐵磁層Fe₅GeTe₂的厚度在12-18 nm左右時，異質結器件在20 K以內展現出了交換偏置效應。當鐵磁層厚度大于18 nm后，實驗室無法觀測到界面耦合效應。而當鐵磁層厚度低于10 nm時，研究人員發現界面的交換偏置效應也反常地消失了。通過分析發現，在極薄的鐵磁納米片中，由于層內缺陷釘扎效應導致Fe₅GeTe₂納米片具有非常大的矯頑力（~2 T）,這種釘扎效應很可能超過了界面耦合誘導的單軸各向異性，從而導致交換偏置效應的消失。

　　研究人員還利用最近剛發展的新型固態質子調控手段，研究了電控質子插層對異質結界面耦合效應的調控作用。研究發現Fe₅GeTe₂-FePS₃異質結在不同的質子門電壓下，界面耦合產生的交換偏置效應可被“開啟”或者“關閉”，且實驗上最高可在60 K實現交換偏置效應的觀測。這種開關效應表明質子插層可極大地改變異質結的界面耦合。進一步實驗發現，鐵磁層在質子插層過程中其矯頑場、反常霍爾以及居里溫度都沒有明顯改變，這表明質子插層對鐵磁層的影響較小。結合密度泛函理論分析，研究人員發現質子插層主要改變了反鐵磁的磁構型以及鐵磁-反鐵磁界面的耦合強度，從而導致交換偏置效應在不同質子門電壓下展現了明顯的開關效應。

　　強磁場中心鄭國林研究員、華南理工大學趙宇軍教授以及澳大利亞皇家墨爾本理工的Lan Wang教授為本文的共同通訊作者。研究工作得到了國家自然科學基金以及廣東省重點研發項目的支持。

　　文章鏈接：https://pubs.acs.org/doi/full/10.1021/acs.nanolett.2c01370

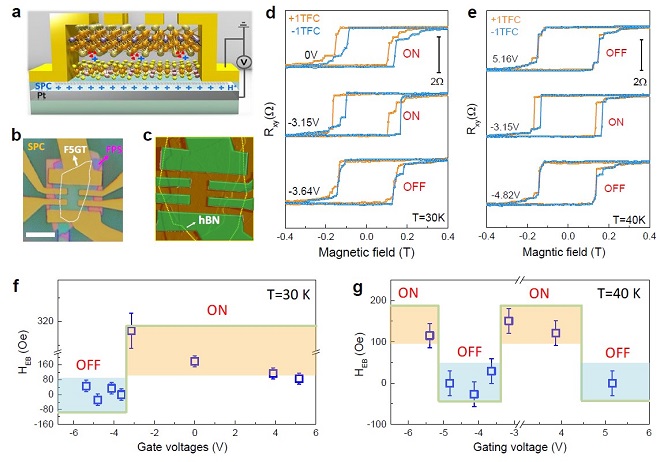

　　(a)-(c)異質結器件示意圖以及其光學顯微鏡以及原子力顯微鏡圖像。(d)-(g)不同溫度下質子門電壓對交換偏置效應的調控。
