1月30日,由中國科學院合肥物質院等離子體所主導,合肥國際應用超導中心、合肥綜合性國家科學中心能源研究院、合肥核聚磁體科技有限公司、清華大學以及合肥曦合超導科技有限公司共同參與研制的全REBCO高溫超導磁體在液氦浸泡條件下產生了26.8T的中心磁場,打破了2015年由美國麻省理工學院和韓國SuNAM公司聯合創造的全高溫超導磁體26.4T最高記錄。
該高溫超導磁體采用來自于上海超導科技股份有限公司的國產高溫超導材料,繞制直徑為30mm,采用了多寬度帶材的無絕緣雙餅繞制技術,提高了磁體的整體工程電流密度和局部電磁安全裕度,并通過加裝軸向柔性支撐結構和外纏繞高彈性模量金屬帶材,有效提高了磁體在低溫高場下的整體力學安全裕度。
等離子體所長期致力于超導磁體的設計與研發,先后制備多個高場超導磁體(19.8T和24T全超導混合磁體、24.1T全REBCO磁體等)。本次全高溫超導磁體的成功研制,標志著我國高溫超導磁體技術及高溫超導材料性能均達到國際領先水平,為我國高場科學儀器研制實現國產化奠定重要基礎。

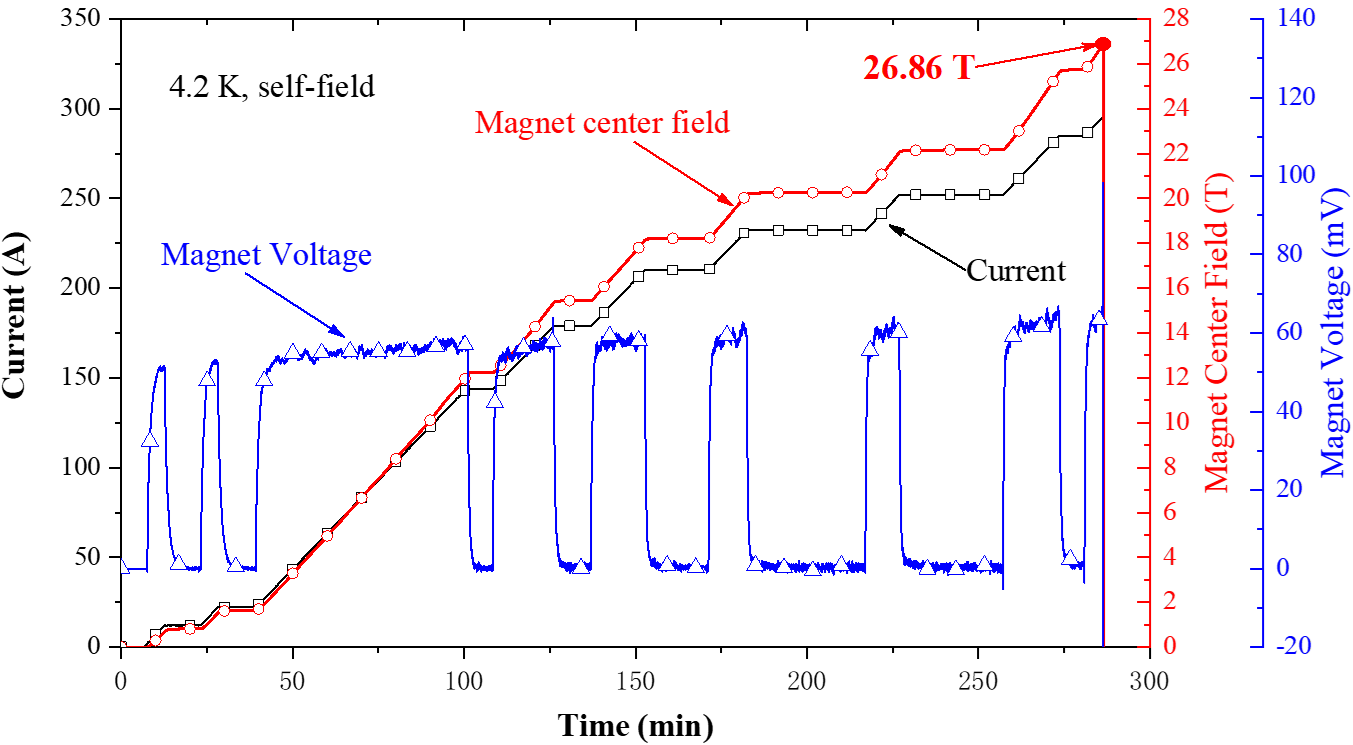

圖1:全REBCO高溫超導磁體勵磁曲線

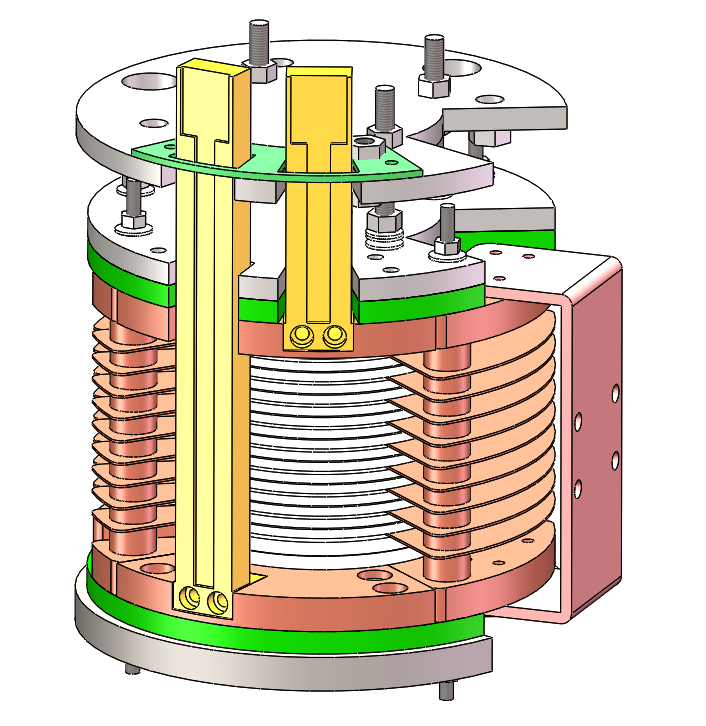

圖2:26.8T全REBCO高溫超導磁體
