近日，由中科院合肥物質院等離子所自主設計與建造的CRAFT負離子源中性束注入系統（NNBI）1kW@4.5K氦低溫系統調試成功，各項性能指標達到設計要求。該系統是聚變堆主機關鍵系統綜合研究設施（CRAFT）的重要建設內容之一，可為NNBI測試裝置、束源測試平臺和超大抽速低溫泵的測試運行提供低溫冷卻條件。

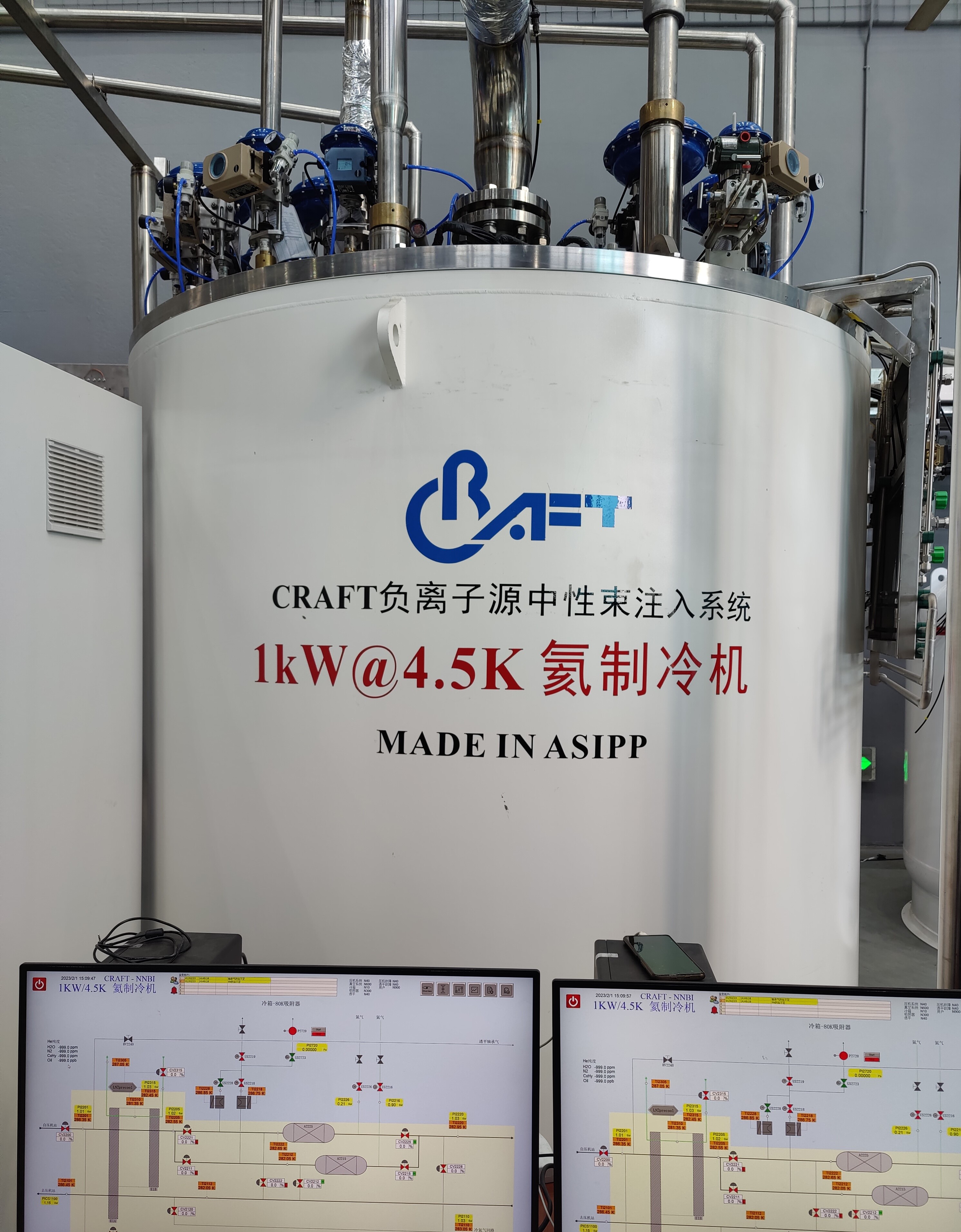

NNBI氦低溫系統由氦壓縮機系統，1kW@4.5K制冷機冷箱，液氦杜瓦，分配閥箱，氦回收純化系統、氦儲氣系統、液氮系統、低溫傳輸管線和低溫控制系統組成。1kW@4.5K氦制冷機采用液氮預冷，由三臺動壓氣體軸承透平膨脹機組成的氦氣制冷循環獲得4.5K的溫區冷量。該制冷機采用兩臺80K低溫吸附器設計，可相互切換再生，從而保障制冷機長周期連續運行要求。
該套氦低溫系統的建成與調試成功，將為未來磁約束聚變裝置負離子源中性束注入系統的研制提供支撐，同時也為未來聚變堆的中性束注入低溫系統的設計、建設和運行奠定了工程基礎。

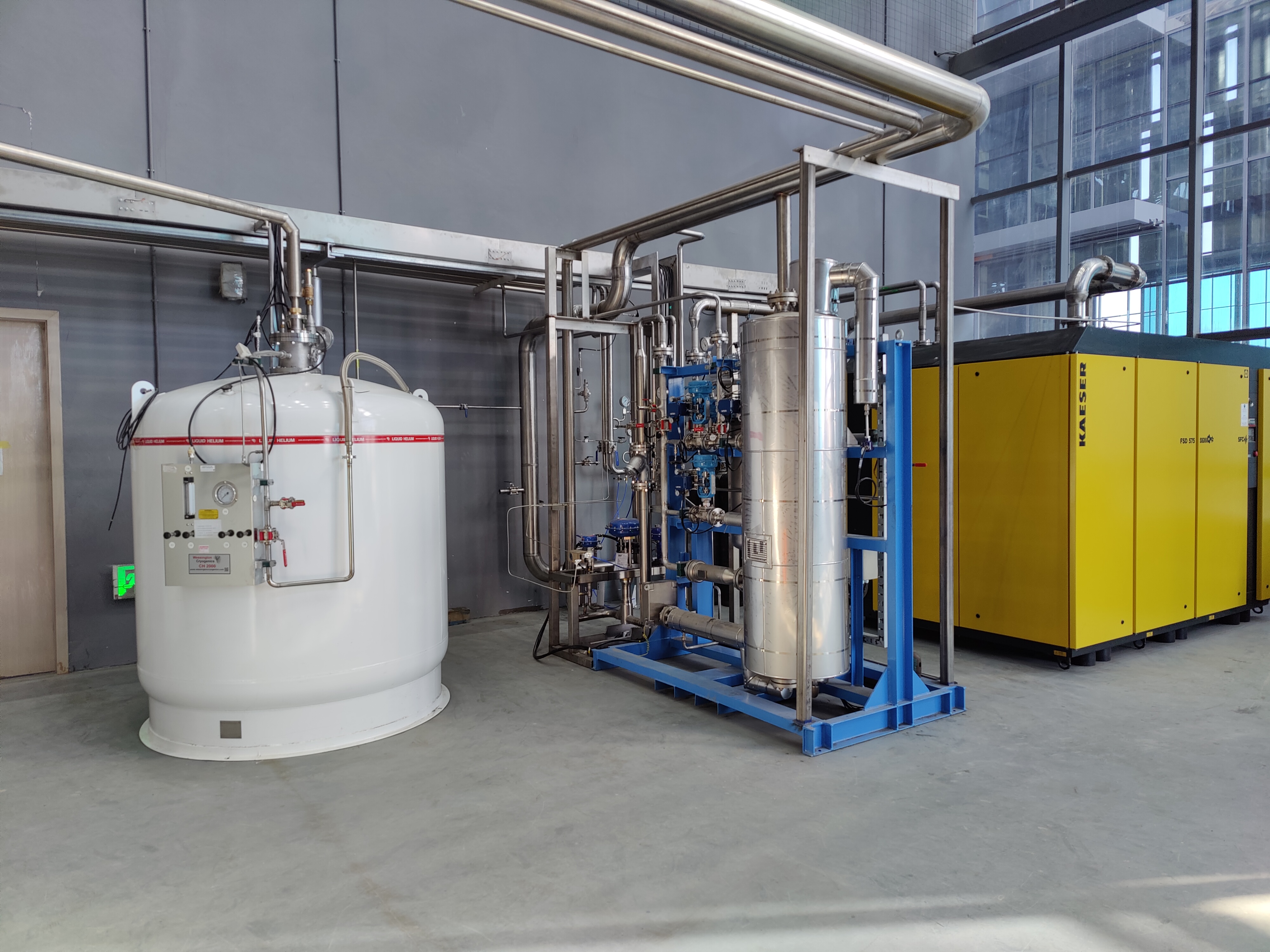

壓縮機系統及液氦杜瓦
1kW@4.5K氦制冷機冷箱

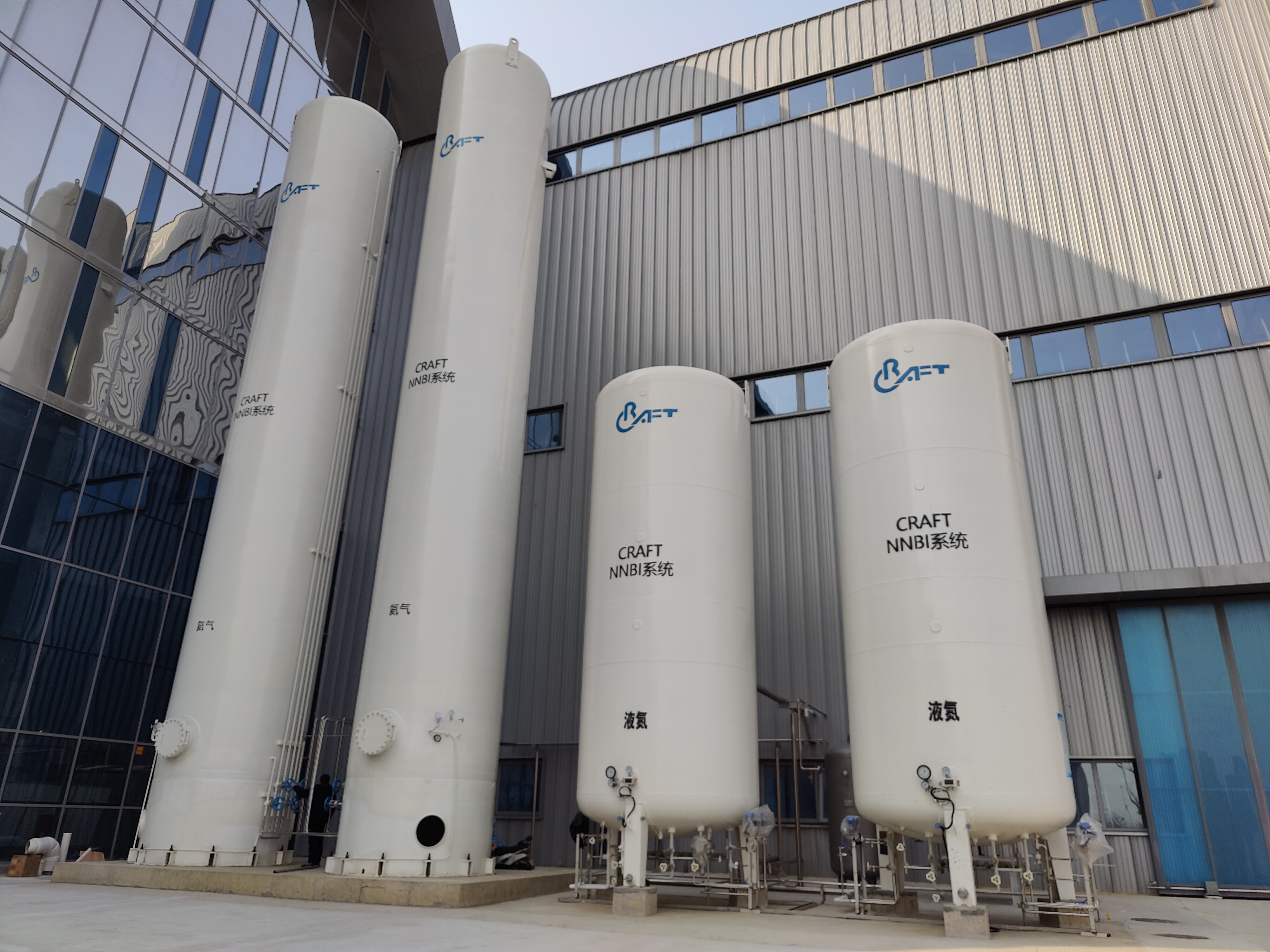

氦氣儲存及液氮系統
